一、范围

　　本标准规定了便携式无人机干扰拦截仪(以下简称拦截仪)的技术要求、试验方法。

　　本标准适用于便携式无人机干扰拦截仪产品。

　　二、产品型号

　　LJ-QSGRQ

　　三、产品说明

　　本拦截仪采用便携式背负式枪式基站4款，主要针对飞行状态下的无人机或者飞行航模进行强制管制，远距离切断无人机和遥控者之间的联系，通过该拦截仪可对无人机进行强制着落或者强制返航，保障区域内的低空空域安全。

　　四、产品功能

　　1、切断无人机和控制者之间的一切联络：无人机遥控器失灵。

　　2、无人机地面控制接收不到航拍的图片、视频;

　　3、无人机无法定位;拦截仪可迫使无人机降落或者返航。

　　五、主机重量及尺寸

　　1、主机重量：≤3公斤(含内置电池);

　　2、主机尺寸：长37cm，宽30cm，高19cm;

　　3、主机外观设计背负式

　　对无人飞行器目标有效管制距离1000-5000米。内置锂电池，持续工作时间120分钟;

　　主机重量及尺寸测量常规测量。主机外观样式检测拦截仪有效管制距离

　　六、测试方法可采用如下两种方法进行测试：

　　1、实际广域外场测试最大管制距离(如果具备空间测试条件)

　　实际测试拦截仪针对目标无人机实际最大管制距离;

　　2、等效测试最大管制距离

　　拦截仪最大管制距离的等效计算公式：无人机遥控的理论最远距离*(拦截仪现场实际测试的管制距离/无人机现场实际遥控距离);

　　3、无人机遥控失灵、无法定位(GPS/北斗/GLONASS)、图传失灵。

　　七、6.4发射频率及功率检验

　　频段及功率：

　　频段说明

　　ANT1

　　1560~1620MHz 导航定位GPS信号较弱，为设备整体重量和功耗考虑，功率可以为10W， 电压24V1A 功率40DB

　　ANT2

　　2400~2486MHz 遥控信号是点对点通信，把功率集中在一点上，使遥控距离控制更远，所有必须采用高功率模块才能达到有效的干扰距离。10W电压24V1A 功率40DB电压24V1A 功率40DB

　　ANT3

　　5720~5850MHz

　　无人机图传占用频率较宽、且无人机图传发射设备传输损耗大，为设备整体考量做10W电压24V1A 功率37DB

　　无人机拦截系统(便携式)是深圳市亮见科技有限公司自主研发的大功率无人机拦截设备，该设备具有针对无人机在用的频段进行干扰，干扰其上下行频段信号传输，使其遥控失灵，拍摄的图像视频无法回传，迫使无人机在空中盘旋并且降落，彻底切断无人机与遥控器或者地面站的联系，特别适合监狱、看守所、戒毒所、保密机构、部队使用

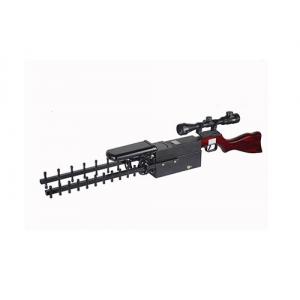

　　枪式无人机屏蔽器

　　电池：24V 5A

　　天线：1.5G，2.4G增益10DB 5.8G增益5DB

　　功放1.5G 10瓦40db 24v 1A

　　功放2.4G 10瓦40db. 24V 1.2A

　　功放5.8G 5瓦37db. 24V. 1A

　　范围 国家测试标准无人机飞的高100米干扰范围10000_1500米 。
